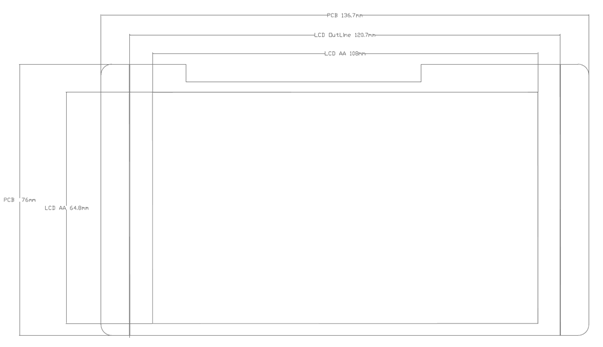

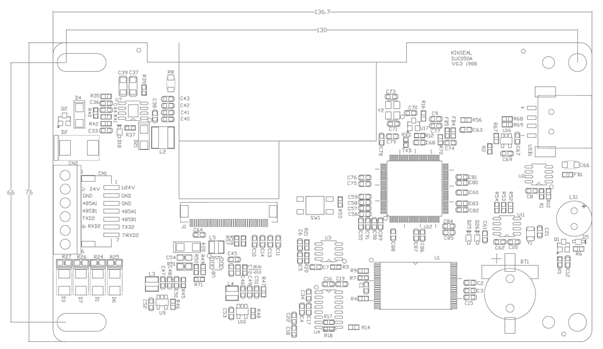

一、产品尺寸
二、产品参数
产品规格
硬件性能
型号
SUP050NPHRG1
显示屏
5" TFT LCD
分辨率(Px)
800X480
色彩
26万
亮度
450 cd/m2
背光
LED
LED寿命
2万小时
触摸屏
4线式工业电子触摸屏(表面硬度4H)
CPU
32-bit 240MHz ARM9
存储器
128Mbyte SLC Nand Flash
RTC
实时时钟内置
以太网
无
掉电数据保存
不支持
USB端口
1个USB2.0 Device端口
程序下载方式
USB下载或U盘下载
U盘
支持
通讯端口
2个串口,串口1支持RS232;串口2支持RS485
电气规格
额定功率
<3W
额定电压
DC 12-24V
电源保护
具备+/-500V雷击浪涌保护能力
允许失电
<5ms
环境规格
工作温度
-20℃~50℃
存储温度
-40℃~70℃
环境湿度
10~90%RH(无冷凝)
抗震性
10-25Hz(X、Y、Z方向,2g/30分钟)
冷却方式
自然风冷
其他参数
触摸屏有效显示区
108mmX65mm
PCB尺寸
130mmX78mm
液晶屏尺寸
121mmX76mm
整机净重
三、针脚定义
接线端子: 7位,2.0mm;
管脚
定义
COM1 RS232
COM2 RS485
电源
1
12-24V
+12V-24V
2
电源地
3
RS232 地
4
485A1
RS485 A(+)
5
485B1
RS485 B(-)
6
TXD2
RS232 发送
7
RXD2
RS232 接收
产品型号: SUP050NPHRG1通讯方式: 2个串口,串口1支持RS232 ;串口2支持RS485
