一、采购信息
产品型号
规格说明
AMZ070P24W1RTS
AMZ系列,7寸裸屏,24V,TTL通讯,128Mbyte SPI Nand,电阻触摸
AMZ070P24W1RES
AMZ系列,7寸裸屏,24V,RS232通讯,128Mbyte SPI Nand,电阻触摸
AMZ070P24W1RDS
AMZ系列,7寸裸屏,24V,RS485通讯,128Mbyte SPI Nand,电阻触摸
PS:可定制:无触摸、双串口、电容屏
二、产品规格
供电电源: DC24V,(可工作范围10.8V-30V),防反接;
背光调节:支持;
触摸:支持4线电阻式触摸屏;支持电容式触摸屏;
液晶屏分辨率:800X480;
USB1:Micro USB;
USB2:TYPE-A型;
液晶屏: 普通视角,450cd/m2;
COM1通讯:TTL;RS232;RS485通讯(可选);
COM2通讯:RS232;RS485通讯(可选);
存储:128Mbyte SPI NAND FLASH;
RTC时钟:支持;
掉电数据保存:支持;
下载:SD卡下载;USB下载;U盘下载。

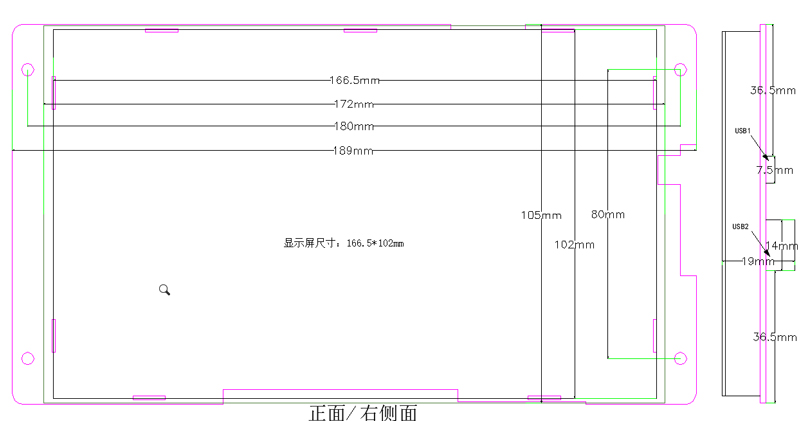

三、产品尺寸
显示尺寸
整机尺寸
显示屏尺寸
开孔尺寸
最大厚度
7英寸
AMZ070P24
189*105mm
166.5*102mm
180*80mm
22mm
四、产品参数
产品规格
硬件性能
型号
显示屏
7" TFT LCD
分辨率(Px)
800X480
色彩
26万
亮度
450 cd/m2
背光
LED
LED寿命
2万小时
触摸屏
4线式工业电子触摸屏(表面硬度4H),支持电容式触摸屏
CPU
32-bit 600MHz主频 ARM9内置32MB DDR内存
存储器
128Mbyte SPI NAND FLASH
RTC
实时时钟内置
以太网
无
掉电数据保存
支持
USB端口
1个USB2.0 Device端口,1个USB2.0 HOST端口
程序下载方式
USB,U盘,SD卡下载
U盘
通讯端口
COM1:RS232,RS485,TTL可选
COM2:RS232,RS485可选
电气规格
额定功率
3.5W
额定电压
DC 24V
电源保护
具备+/-2KV雷击浪涌保护能力
允许失电
<5ms
CE&ROHS
符合EN61000-6-2:2005,EN61000-6-4:2007标准;雷击浪涌+/-2KV,群脉冲+/-4KV;静电接触放电+/-4KV;静电空气放电+/-8KV.
环境规格
工作温度
-20℃~50℃
存储温度
-40℃~70℃
环境湿度
10~90%RH(无冷凝)
抗震性
10-25Hz(X、Y、Z方向,2g/30分钟)
冷却方式
自然风冷
其他参数
有效显示区
153mmX85mm
180mmX80mm
外形尺寸
189mmX105mm
整机净重
280g

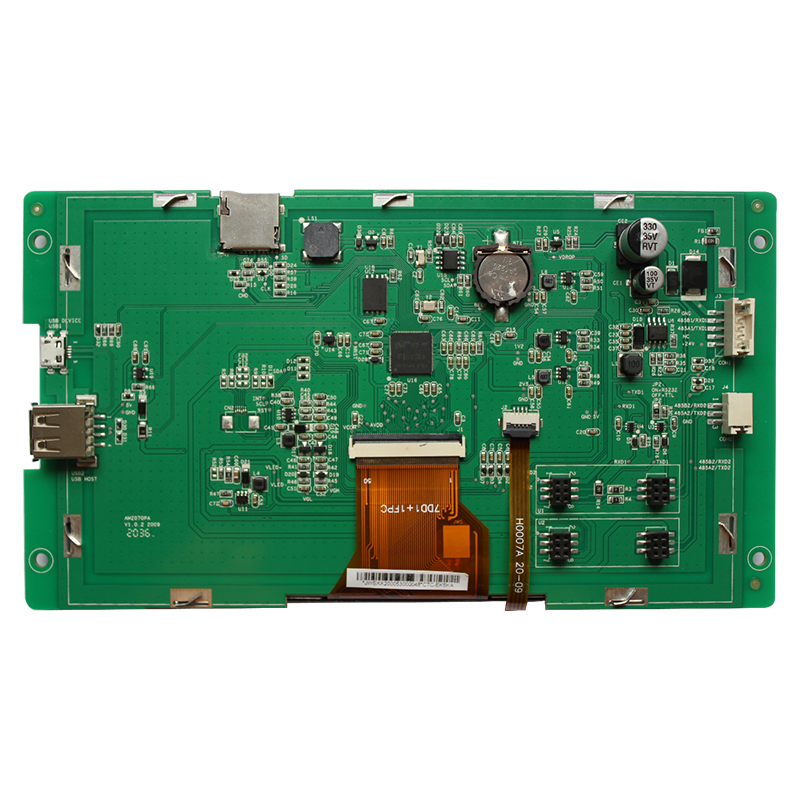

五、接插件Pin脚定义
接口定义
器件位置
说明
①
DC24V电源及COM1通讯输入接口
②
COM2通讯输入接口
③
USB2 A型,USB_HOST,仅支持U盘下载组态或升级底层程序
④
USB1 Micro型,USB_DEVICE,仅支持电脑USB下载组态或升级底层程序
⑤
SD卡座,支持SD卡下载组态或升级底层程序
COM1输出接口——①
Pin脚
定义
1
GND
电源地
2
RXD
RS232_RX,RS485B,TTL_TXD
三种通讯方式可选
3
TXD
RS232_TX,RS485A,TTL_TXD
4
空
5
+24V
电源正极
COM2输出接口——②
RS232_RX,RS485B
二种通讯方式可选
RS232_TX,RS485A
COM2通讯方式-④状态选择
COM2通讯方式\器件位置
④---com2模块
RS232
插RS232模块
RS485
插RS485模块
产品型号:AMZ070P24W1RTS/AMZ070P24W1RES/AMZ070P24W1 RDS通讯方式: COM1:RS232RS485 , TTL可选COM2 : RS232RS485可选
